Система очистки масла двухступенчатого вакуумного трансформатора 6000 л/ч для онлайн-услуг по техническому обслуживанию подстанции 380В 50Гц

Двухступенчатая система очистки масла вакуумного трансформатора производительностью 6000 л/ч

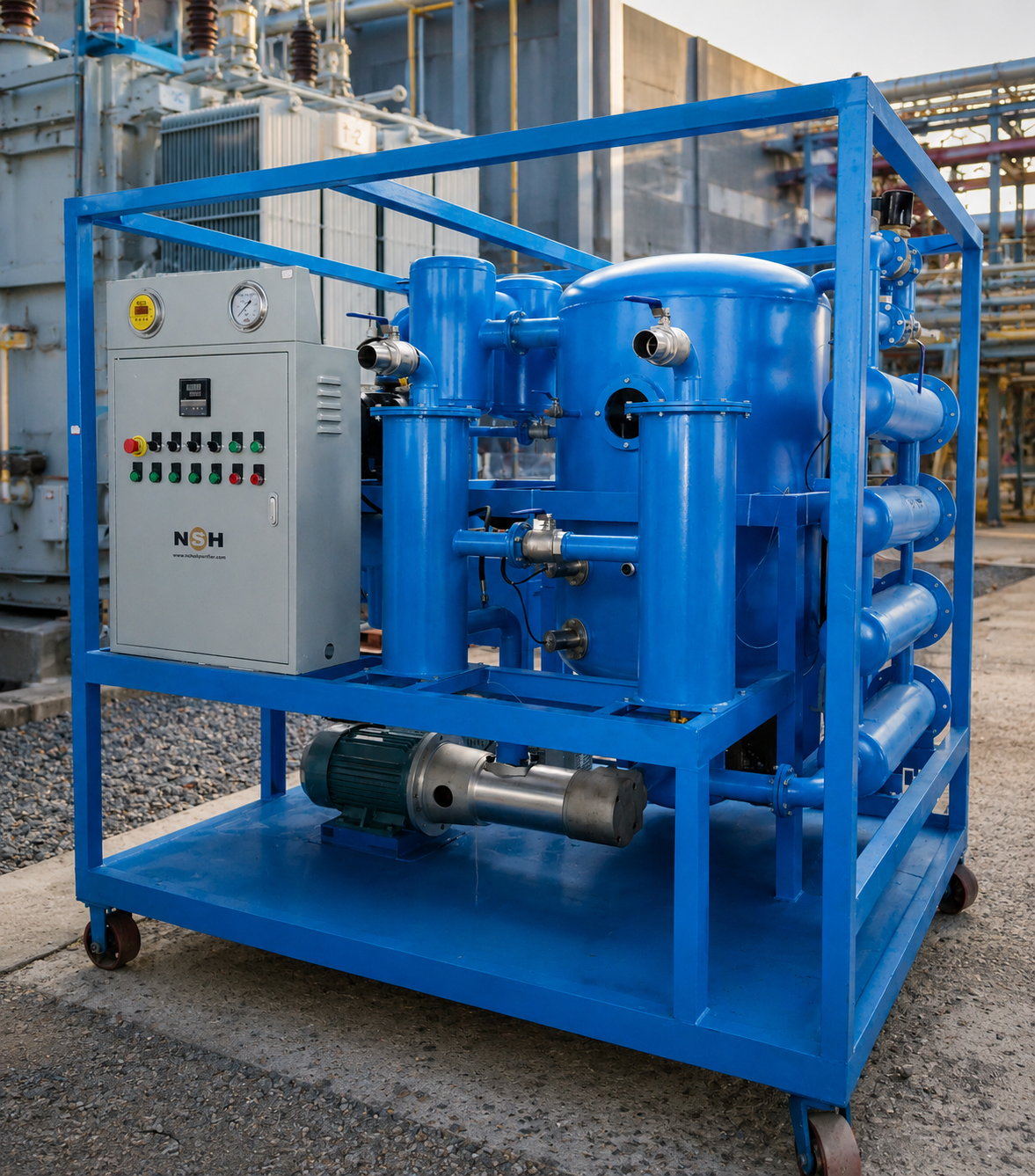

VFD-100 — это двухступенчатая вакуумная система очистки трансформаторного масла, предназначенная для непрерывной работы в режиме онлайн при обслуживании трансформаторов подстанций. Обладая номинальной производительностью 6000 литров в час, он сочетает в себе обезвоживание в высоком вакууме, многоступенчатую тонкую фильтрацию и быструю дегазацию в одной интегрированной установке для восстановления и поддержания изоляционного масла в соответствии со стандартами обслуживания IEC 60422.

Технология двухступенчатой ​​вакуумной осушки

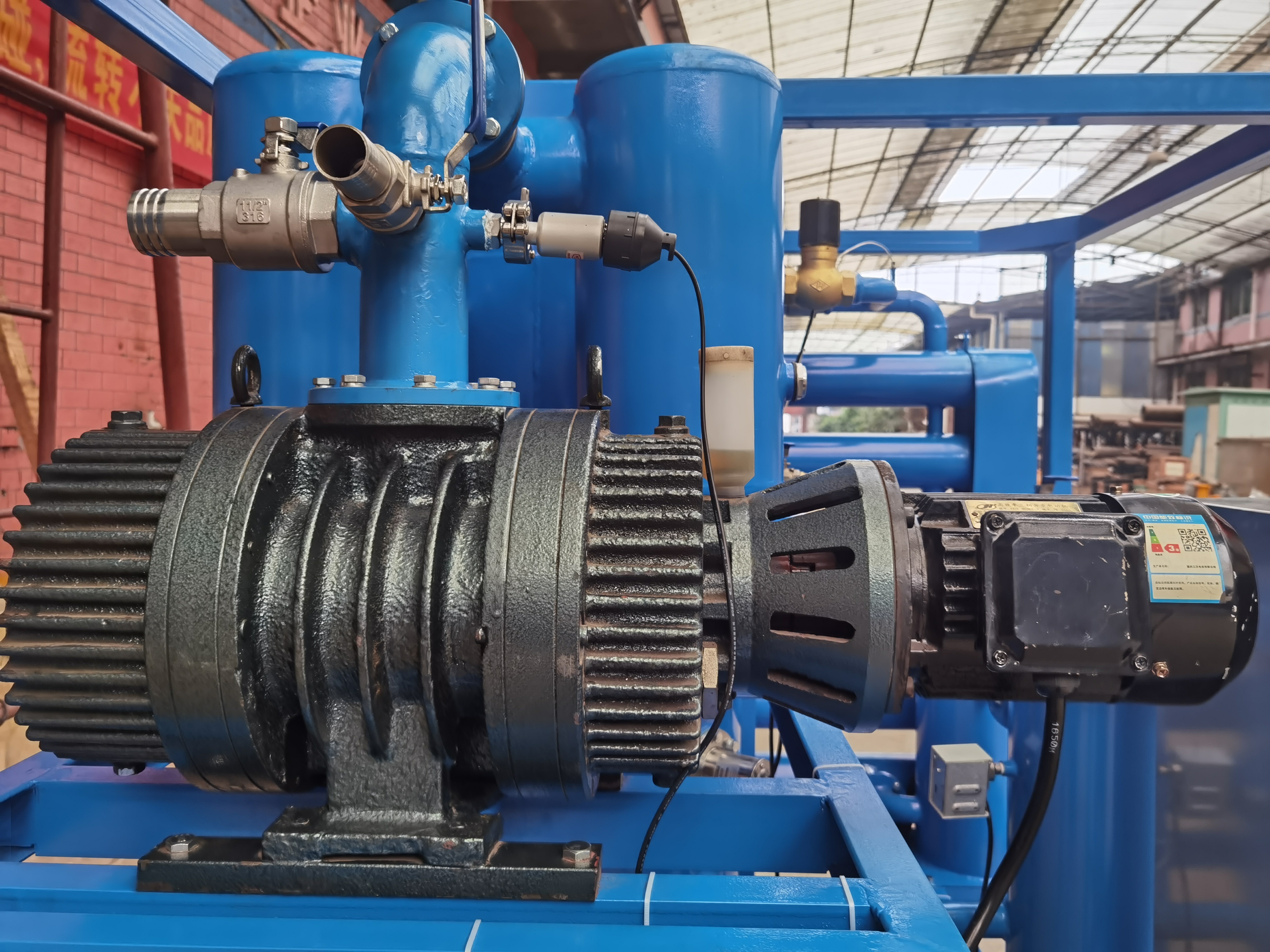

В отличие от одноступенчатых вакуумных систем, в которых используется одна расширительная камера, в VFD-100 используется двухступенчатый процесс вакуумной сепарации. На первом этапе масло диспергируется в тонкую пленку по структурированной насадке с соотношением площади поверхности к объему более 250 м²/м³ под вакуумом ≤200 Па, отгоняя основную часть свободной и эмульгированной воды. Вторая ступень работает при предельном вакууме ≤5 Па, улавливая растворенную влагу на молекулярном уровне. Этот поэтапный подход обеспечивает содержание влаги после обработки <5 ppm (метод Карла Фишера ASTM D1533) при входных условиях до 50-80 ppm, не превышая температуру нагрева масла 65°C, что значительно ниже порога термического разложения для нафтеновых и парафиновых минеральных масел.

Разработан для онлайновой эксплуатации подстанции.

Система сконфигурирована для постоянной или полустационарной установки на подстанции, что обеспечивает очистку бокового потока, пока трансформатор остается под напряжением. Обводной контур с клапаном забирает от 5% до 15% общего объема масла из нижнего сливного клапана трансформатора и возвращает очищенное масло в расширительный бак или верхнее заливное отверстие. Эта непрерывная циркуляция поддерживает диэлектрическую прочность масла ≥75 кВ (ASTM D877, зазор 2,5 мм) и влажность ≤5 частей на миллион на постоянной основе, устраняя необходимость периодических кампаний автономной обработки, требующих обесточивания трансформатора.

Архитектура многоступенчатой ​​фильтрации

Загрязнение твердыми частицами контролируется с помощью трехступенчатой ​​системы фильтрации:

• Первичный фильтр:Сетка из нержавеющей стали толщиной 100 мкм (класс 304), допускающая очистку и многократное использование, расположена перед питательным насосом для защиты компонентов, расположенных ниже по потоку, от крупного мусора.
• Вторичный фильтр:Картридж номинальной глубиной 10 мкм, изготовленный из микростекловолокна, удаляет основную часть взвешенных твердых частиц и снижает нагрузку загрязняющих веществ на заключительном этапе.
• Конечный фильтр:Картридж с абсолютным номинальным размером 1 мкм (β₁(C) ≥ 200 по ISO 16889), установленный после вакуумных камер и непосредственно перед выпускным отверстием для масла. На этом заключительном этапе достигается класс чистоты масла NAS 1638, класс 6 или выше.

Производительность дегазации

Содержание растворенных газов в трансформаторном масле, включая кислород, азот, окись углерода и ацетилен, напрямую влияет на диэлектрические свойства и служит диагностическим индикатором зарождающихся неисправностей. Вакуумная система VFD-100 снижает общее содержание газа до ≤0,1% по объему (ASTM D3612), восстанавливая газопоглощающую способность масла и улучшая импульсную диэлектрическую прочность. Для трансформаторов, результаты которых DGA (анализ растворенных газов) указывают на тепловую неисправность или активность частичного разряда, функция дегазации является критическим шагом перед повторным отбором проб для восстановления базовой линии.

Отопление и контроль температуры

Масло нагревается поэтапно через кожухотрубный нагревательный блок из нержавеющей стали общей мощностью нагрева 90 кВт. Температура регулируется ПИД-регулятором с установившейся точностью ±1°C, поддерживая температуру масла на уровне 55–65°C для оптимальной эффективности обезвоживания. Безопасное отключение при перегреве при температуре 80°C защищает масло от термического растрескивания. Нагревательные элементы изготовлены из резистивной проволоки Incoloy 800 с оболочкой из нержавеющей стали 316L, рассчитанной на непрерывную работу с трансформаторным маслом при расчетных температурах.

Контроль и мониторинг

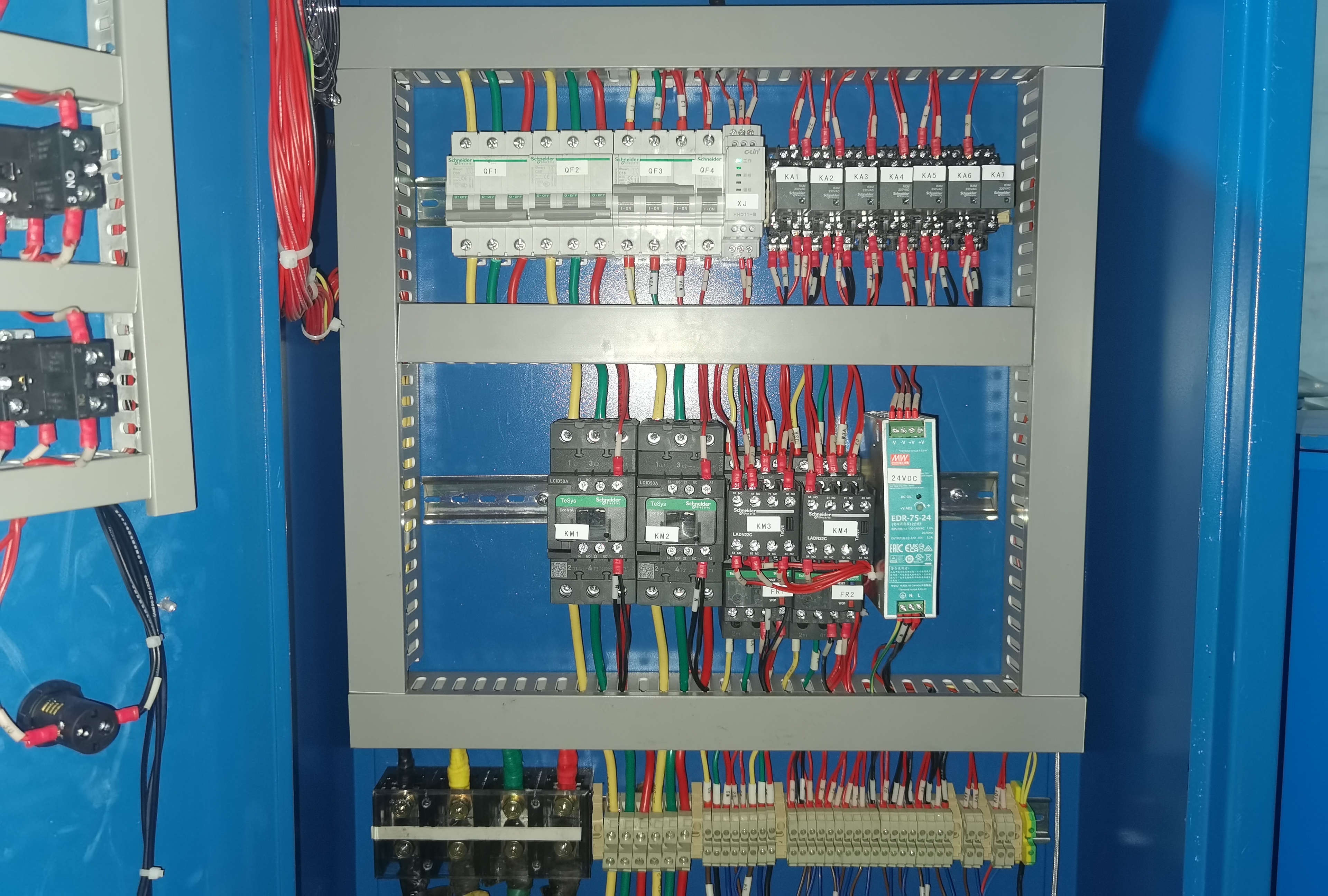

Управление системой осуществляется через панель управления на базе ПЛК с 7-дюймовым сенсорным экраном HMI. Отображение в реальном времени включает уровень вакуума (Па), температуру масла (°C), скорость потока масла (л/ч) и перепад давления на каждой ступени фильтра (кПа). Программируемые пороговые значения сигнализации включают визуальные и звуковые оповещения о высоком перепаде давления в фильтре (указывающем загрузку элемента), низком вакууме и перегреве. Последовательность автоматического отключения защищает вакуумный насос и масляный нагреватель в случае потери питания или критических аварийных ситуаций.

Строительство и материалы

Область применения

Эта система рассчитана на использование минеральных изоляционных масел в соответствии со стандартом IEC 60296 (Класс I и Класс II) и подходит для трансформаторов мощностью до 100 МВА при напряжении 69–220 кВ в следующих приложениях:

• Ввод в эксплуатацию нового масла: обезвоживание и дегазация перед первой заливкой
• Очистка во время эксплуатации: оперативное обслуживание побочного потока для поддержания диэлектрических свойств
• Послеремонтная обработка: восстановление масла после обслуживания трансформатора или внутреннего осмотра.
• Обезвоживание трансформатора: комбинированная очистка масла и сушка трансформатора посредством циркуляции горячего масла.

Дополнительные конфигурации

• Мобильная версия на прицепе со встроенным дизельным генератором для использования в полевых условиях.
• Дополнительный модуль регенерации с земляными колонками Фуллера для восстановления кислотного числа и цвета.
• Удаленный мониторинг через 4G/Ethernet с облачной регистрацией данных
• Сертификация взрывозащиты ATEX/IECEx Zone 2 для нефтехимических и морских установок.
• Пользовательские конфигурации источника питания: 415 В, 50 Гц, 440 В, 60 Гц, 480 В, 60 Гц, трехфазный.
