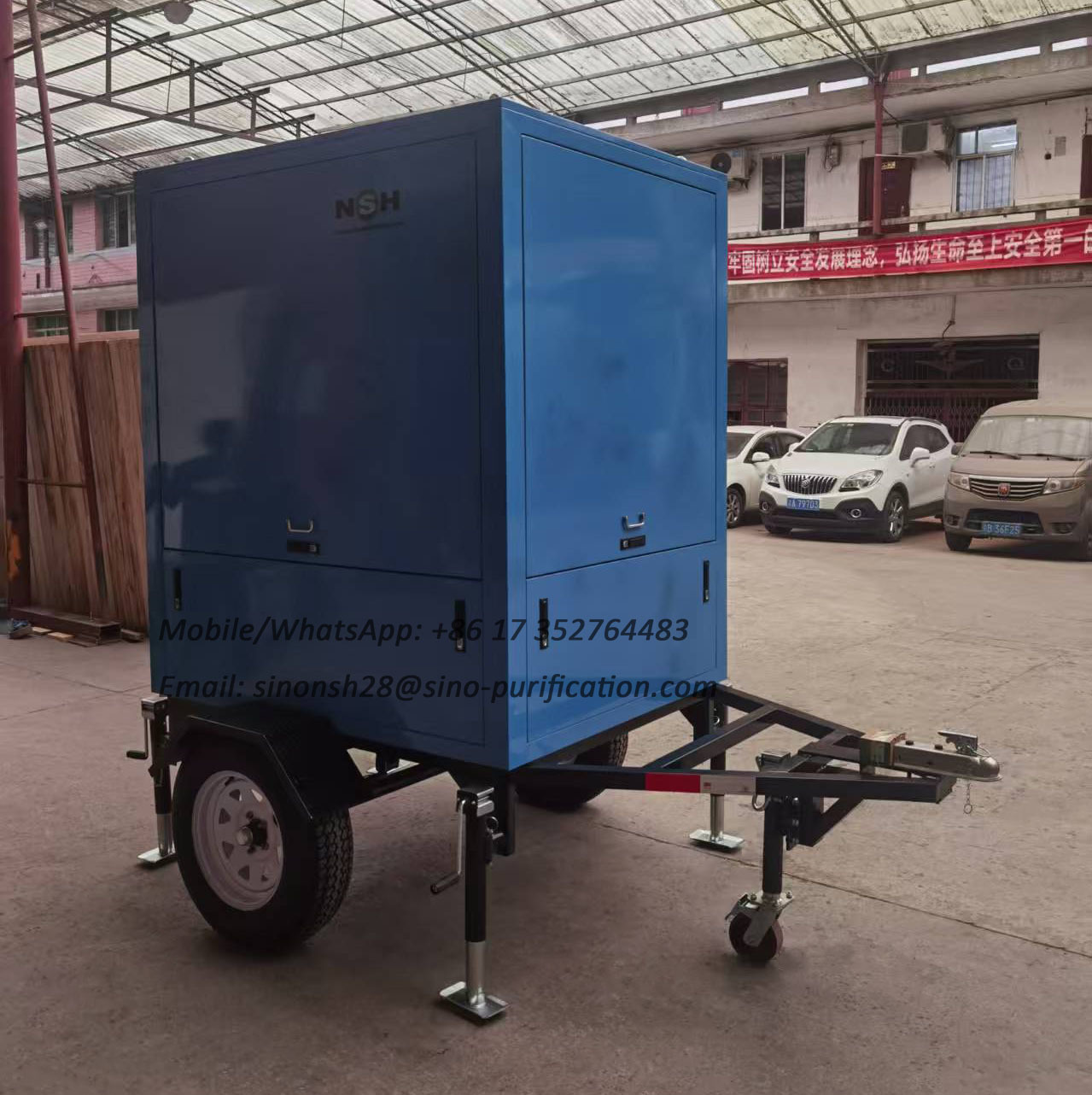

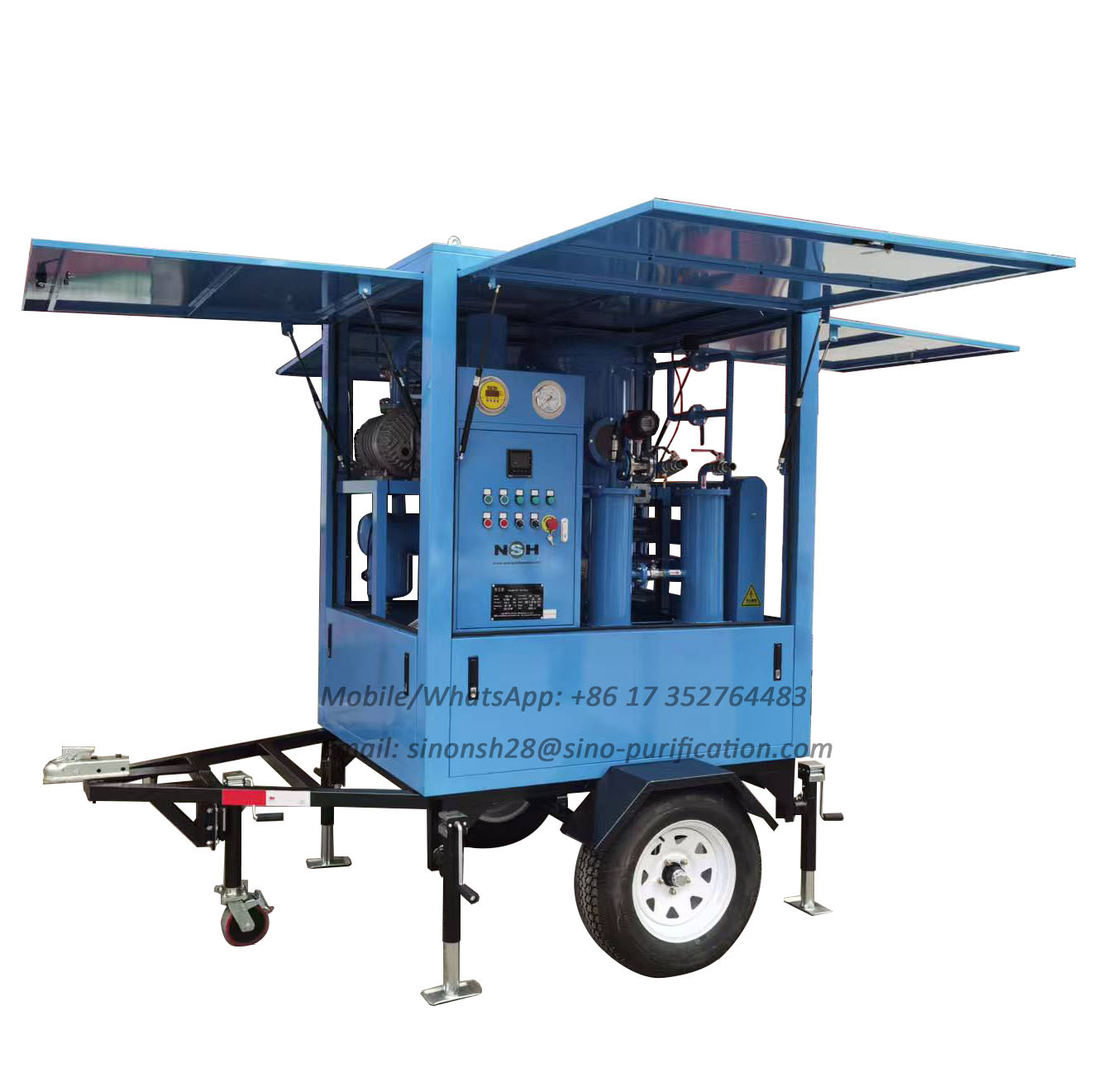

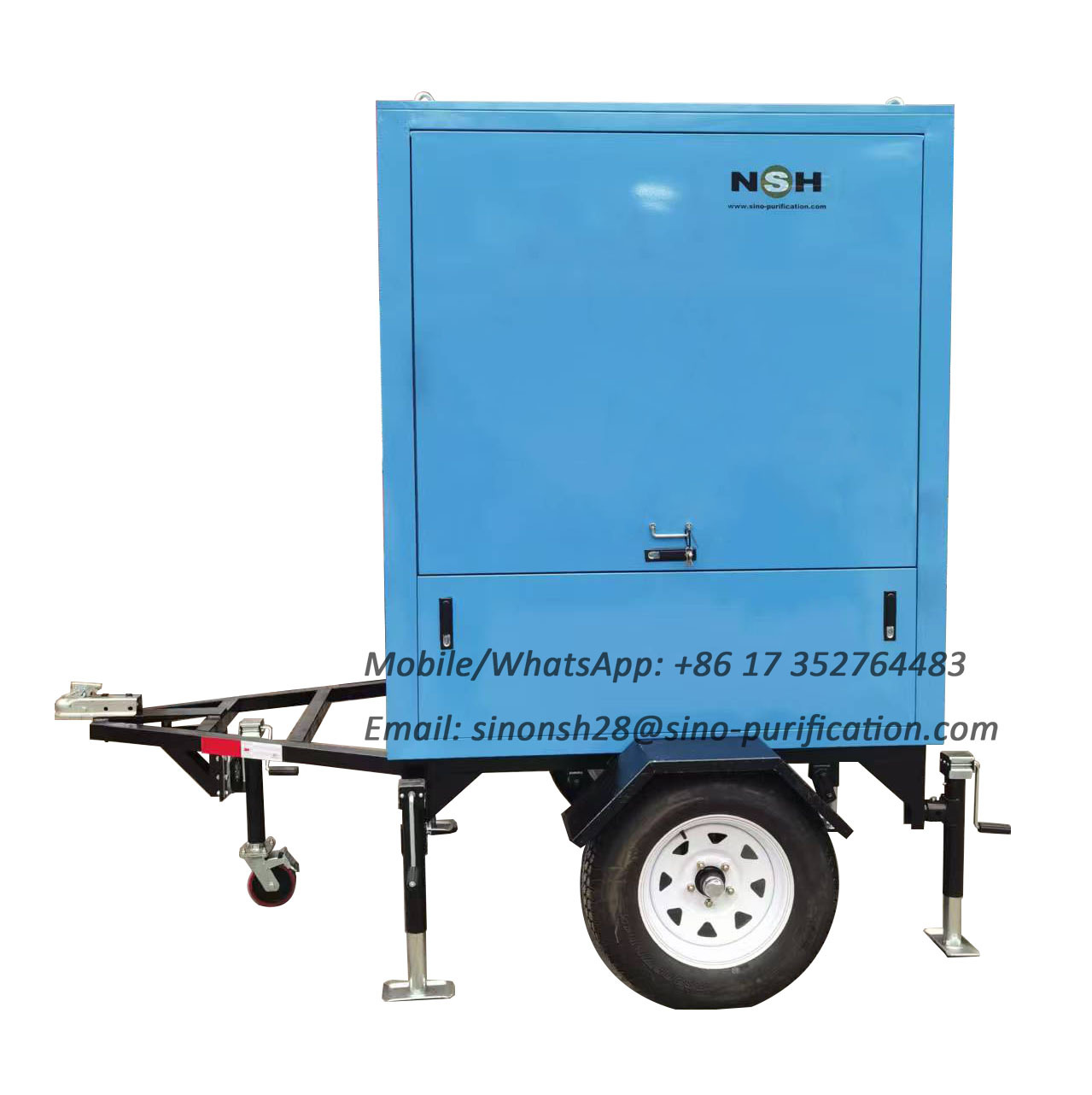

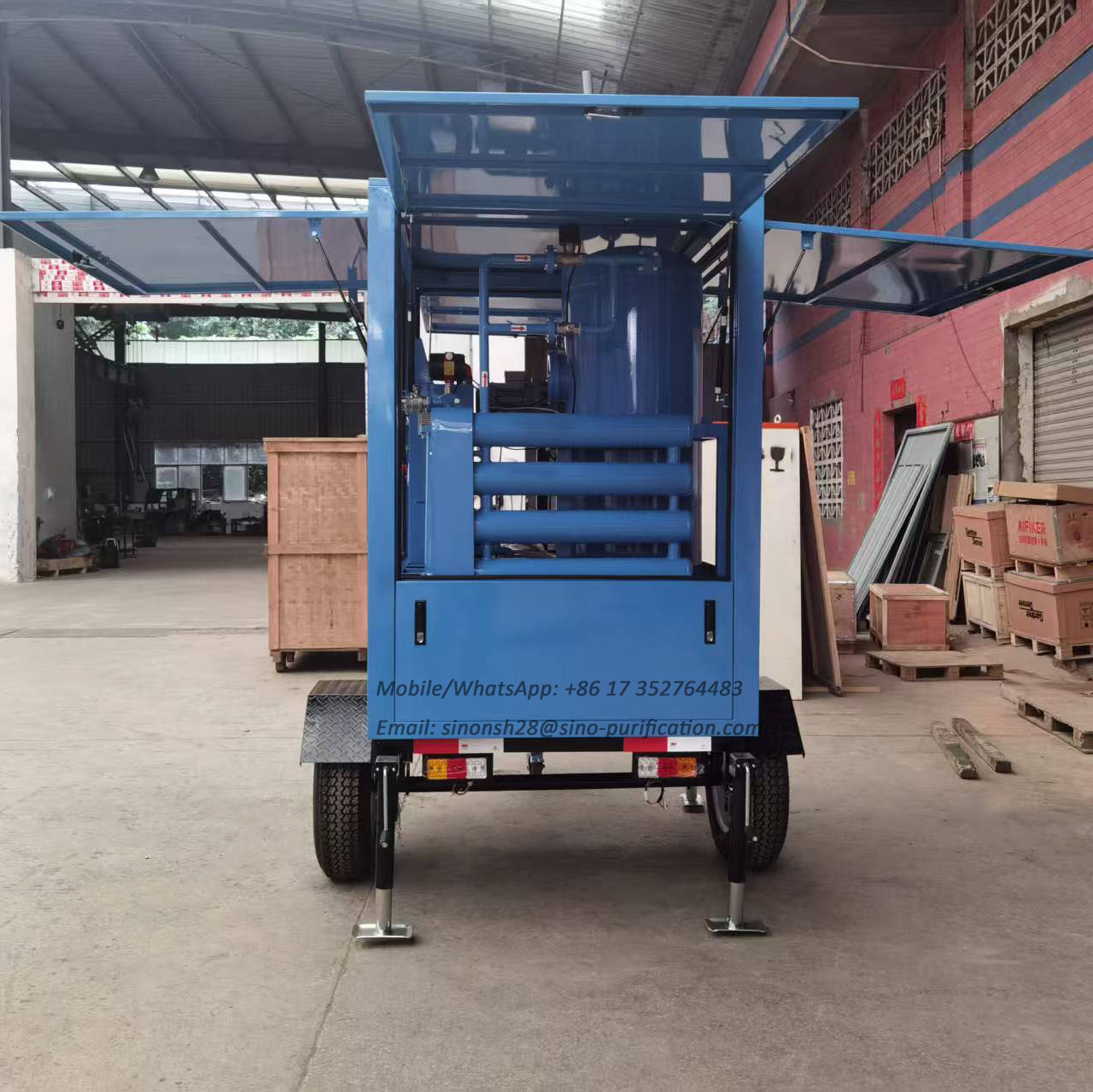

Трансформаторный очиститель масла с трейлером 6000 литров в час

Мобильная установка для очистки трансформаторного масла с прицепом, производительностью 6000 литров в час

1. Назначение

Вакуумный фильтр для масла Sino-NSH используется для фильтрации трансформаторного масла. Он эффективно удаляет влагу, газы и примеси из масла посредством дегазации, обезвоживания и точной фильтрации, улучшая диэлектрические характеристики трансформаторного масла.

2. Особенности

1. Максимальная дегазация и обезвоживание: двухступенчатый вакуум (насос Рутса + пластинчато-роторный насос), содержание микроводы ≤5 ppm, содержание газов ≤0,1%.
2. Глубокая очистка: удаляет свободную воду и растворенную воду, значительно повышая пробивное напряжение масла за одну фильтрацию.
3. Защита от низких температур: обезвоживание кипячением без высокотемпературного нагрева предотвращает растрескивание и старение масла, продлевая срок его службы.
4. Высокая эффективность и энергосбережение: высокоскоростной насос Рутса увеличивает эффективность обработки более чем на 30%, что приводит к снижению энергопотребления на тонну обработанного масла.
5. Применимость для высокого напряжения: разработана специально для трансформаторов с уровнем напряжения 220 кВ и выше, соответствует стандартам подключения к сверхвысоковольтным сетям.
6. Многофункциональная интеграция: одна машина объединяет множество функций, включая удаление воды, дегазацию, удаление примесей, нагрев масла, подачу масла, циркуляцию горячего масла и вакуумную сушку.
7. Многоступенчатая фильтрация: прогрессивно более плотная структура фильтрации перехватывает примеси слой за слоем, от грубых до тонких, эффективно отфильтровывая мелкие частицы.
8. Высокая степень автоматизации: автоматический контроль температуры, регулировка уровня жидкости, интеллектуальная блокировка масляных насосов, нагревателей, вакуумных насосов и насосов Рутса, а также запуск/остановка одной кнопкой.
9. Мобильность: оснащена дорожным прицепом и водонепроницаемым чехлом, подходит для строительных площадок и межрегиональных мобильных операций.
10. Мониторинг в реальном времени: оснащена несколькими приборами для отображения давления, температуры, вакуума и т. д., обеспечивая четкое представление о рабочем состоянии.
11. Множественные защиты: включает функции защиты от перенапряжения, перегрева, потери фазы и аномального уровня жидкости.
12. Широкая применимость: подходит для различных сценариев обработки изолирующего масла на подстанциях, заводах по производству трансформаторов, железных дорогах, промышленных и горнодобывающих предприятиях и т. д.

3. Основные компоненты

1. Вакуумная система: насос Рутса (основной насос) + пластинчато-роторный насос (форвакуумный насос), двухступенчатое последовательное соединение, обеспечивающее высокий вакуум.
2. Система нагрева: нагреватель с термостатом, нагревательный элемент из нержавеющей стали, быстрый нагрев и длительный срок службы.
3. Система фильтрации: многоступенчатый фильтр (грубый фильтр + тонкий фильтр), прогрессивно более плотные фильтры, эффективно перехватывающие примеси и частицы.
4. Масляный насос: винтовой насос, стабильная подача, регулируемая производительность.
5. Система конденсации: радиатор с водяным или воздушным охлаждением, конденсирует влагу из масла, снижая нагрузку на вакуумный насос.
6. Система разделения: трехмерная распылительная/пленочная структура дегазации, увеличивающая площадь контакта масло-жидкость и повышающая эффективность обезвоживания и дегазации.
7. Электрическая система управления: интеллектуальный шкаф управления, интегрирующий функции контроля температуры, контроля уровня жидкости и защиты от блокировки насосов и клапанов.
8. Компоненты резервуаров: вакуумный сепарационный резервуар и резервуар для хранения масла, изготовленные из высококачественной углеродистой или нержавеющей стали.
9. Трубопроводная арматура: маслостойкие трубопроводы и шаровые/дисковые задвижки, контролирующие направление потока масла и включение/выключение.
10. Рама и корпус: цельная стальная конструкция основания, прочная и долговечная. Приборы: вакуумметр, манометр, термометр и указатель уровня обеспечивают мониторинг рабочих параметров в реальном времени.
11. Система дренажа воды: автоматические/ручные сливные клапаны периодически сбрасывают отделенный конденсат.

4. Дополнительные опции

1. Управление с сенсорным экраном ПЛК: заменяет традиционные кнопки, обеспечивая полностью автоматическую работу, запись данных и самодиагностику неисправностей.
2. Онлайн-микроанализатор влажности: в реальном времени контролирует и отображает содержание микроводы в масле, устраняя необходимость в отборе проб и анализах, позволяя постоянно контролировать сухость масла.
3. Расходомер: в реальном времени отображает обрабатываемую производительность и общее количество масла, облегчая мониторинг и запись.
4. Увеличенная мощность нагрева: увеличенная мощность нагревателя, подходит для быстрого запуска в холодных регионах или низкотемпературных условиях.
5. Удлиненные всасывающие и напорные масляные шланги: 20 метров в рулоне, адаптируются к сценариям эксплуатации на дальние расстояния.
6. Специализированный набор инструментов: содержит полный набор специализированных инструментов, необходимых для обслуживания оборудования.
7. Запасной нагревательный элемент: в комплект оборудования входит комплект нагревательных элементов для быстрой замены на месте.

5. Параметры

6. Что вы получите после вашего запроса

1. Официальное коммерческое предложение с ценой, списком продуктов и аксессуаров, а также гарантией.
2. Технические детали, включая спецификацию, подробное описание машины, 3D-модель, блок-схему и референсные изображения.
3. Детали конфигурации.
4. Референсные видео.
