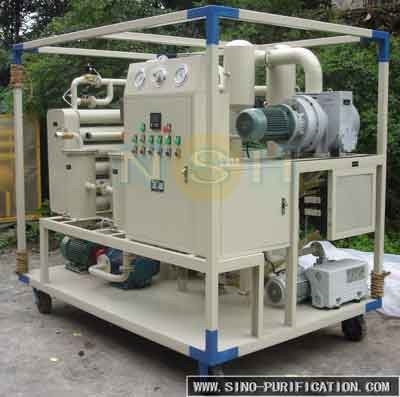

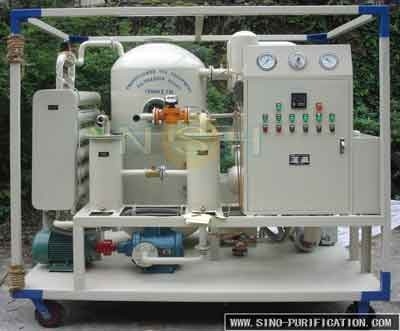

12000L/H Трансформаторный очиститель масла NSH VFD Серия Двухступенчатая система очистки масла под вакуумом

12000L/H Трансформаторный очиститель масла NSH VFD Серия Двухступенчатая система очистки масла под вакуумом

Общий

Серия NSH VFD разработана для улучшения качества изоляционных масел трансформаторов.и загрязняющие частицы из изоляционных масел, обеспечивая оптимальную производительность трансформаторов, выключателей, индукторов, кабелей и конденсаторов с изоляционными системами.Серия VFD превосходит в очистке масел фирменных масел и изоляционных масел, используемых в высоковольтных и сверхвысоковольтных трансформаторахКроме того, он идеально подходит для обработки смазочных масел с низкой вязкостью, обеспечивая превосходную эффективность очистки.

Условия работы:

Установка должна быть спроектирована для работы при температуре окружающей среды от -20 до 55 градусов.

Описание

Серия NSH VFD использует передовые технологии коазервации, коалесценции, разделения и очистки.Эта мощная комбинация позволяет эффективно и быстро удалять свободную и растворенную воду, частицы углерода, растворенные газы и загрязнители из изоляционного масла, обеспечивая максимальную производительность и долгосрочную надежность.

Краины

• Для эффективного и быстрого удаления свободной, растворимой воды, углерода, свободных и растворенных газов и твердых частиц из изолирующего масла.
• Значительно повысить значение разрывного напряжения.
• Легко обрабатывается и обслуживается.
• Впрыскивать масло в трансформаторы
• Работа в Интернете
• Более низкие расходы на обслуживание и замену
• Высокая эффективность и эффективность
• Небольшие размеры, легкий вес, низкий уровень шума
• Различные размеры и конфигурации (щит).

Основные компоненты

a. Предварительный фильтр:

Использует 50-80 сетчатый фильтр для удаления любых больших частиц

Электрический нагреватель:

Система нагрева масла обеспечивает менее 1,0 w/cm2. Во время нагрева избегается ухудшение качества масла, вызванное перегревом. Температура масла может регулироваться от 20°C до 80°C.Нагреватель управляется вручную или автоматическиНагреватель автоматически отключается, когда температура масла достигает определенной степени.Нагреватель будет автоматически прекращать работу, когда объем масла входа слишком низкий, чтобы избежать повреждений нагревателя.

в. вакуумная камера:

Использует технологию коацервации, технологию слияния, технологию разделения и технологию очистки для удаления свободной, растворимой воды, свободных и растворенных газов.Плавучий шарик на уровне масла или инфракрасная система автоматического регулирования уровня жидкости устанавливаются в вакуумном сосуде для управления уровнем масла, чтобы избежать того, что масло будет

Новое нововведение - удаление пены - позволяет избежать всасывания масла в вакуумный насос.

d. Охладитель масла:

Во-вторых, для охлаждения нагретого воздуха.

e. насос для сброса масла:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Финофильтр:

Финальная обработка масла происходит через высокопроизводительный элемент, который способен улавливать 99,5% частиц с абсолютной величиной от 5 до 10 мкм.

g. Зонд отбора проб:

Указываются две (2) зонды для отбора проб, одна для поступающего масла и одна для обработанного масла.

h. Впускные и выпускные клапаны:

Для ввода и вывода оборудованы ручные клапаны.

ручной клапан повторного циркуляции:

Для повторной циркуляции поставляется один ручной клапан.

j. Подключение трансформатора к высушенному:

Один трансформатор, подключение отключено.

k. Контрольная панель:

Приборы, сигнализации и блокировки приборы и электрические устройства управления расположены в корпусе типа NEMA 12.Установлено несколько пилотных огней для обозначения состояния работы (включенных/выключенных) ключевых компонентов и условий сигнализации..

Технические характеристики:
