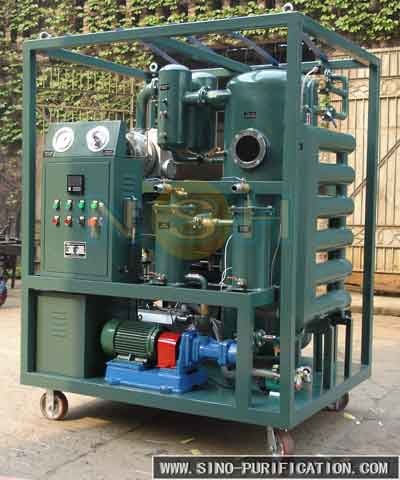

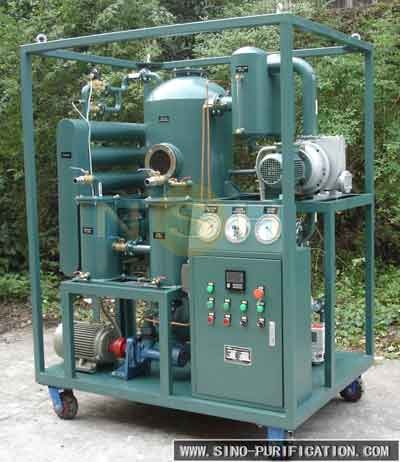

Очиститель масла с двухступенчатым вакуумным трансформатором серии NSH VFD 3000L/H

Очиститель масла с двухступенчатым вакуумным трансформатором серии NSH VFD 3000L/H

Общий

Серия VFD NSH предназначена для повышения качества изоляционного масла. Эта серия эффективно и быстро удаляет следы воды, газов и загрязняющих частиц из изоляционных масел,значительное повышение производительности трансформаторов, выключатели, взаимные индукторы, кабели и конденсаторы с изоляционными системами.Серия VFD особенно эффективна в очистке масел марки и изоляционных масел, используемых в высоковольтных и сверхвысоковольтных трансформаторахКроме того, он хорошо подходит для обработки смазочных масел с низкой вязкостью.

Условия работы:

Установка должна быть спроектирована для работы при температуре окружающей среды от -20 до 55 градусов.

Описание

Серия NSH VFD использует передовые технологии коацервации, коалессинга, сепарации и очистки.растворенные газы, и загрязняющих частиц из изоляционного масла, обеспечивая оптимальную производительность и надежность.

Краины

• Для эффективного и быстрого удаления свободной, растворимой воды, углерода, свободных и растворенных газов и твердых частиц из изолирующего масла.
• Значительно повысить значение разрывного напряжения.
• Легко обрабатывается и обслуживается.
• Впрыскивать масло в трансформаторы
• Работа в Интернете
• Более низкие расходы на обслуживание и замену
• Высокая эффективность и эффективность
• Небольшие размеры, легкий вес, низкий уровень шума
• Различные размеры и конфигурации (щит).

Основные компоненты

a. Предварительный фильтр:

Использует 50-80 сетчатый фильтр для удаления любых больших частиц

Электрический нагреватель:

Система нагрева масла обеспечивает менее 1,0 w/cm2. Во время нагрева избегается ухудшение качества масла, вызванное перегревом. Температура масла может регулироваться от 20°C до 80°C.Нагреватель управляется вручную или автоматическиНагреватель автоматически отключается, когда температура масла достигает определенной степени.Нагреватель будет автоматически прекращать работу, когда объем масла входа слишком низкий, чтобы избежать повреждений нагревателя.

в. вакуумная камера:

Использует технологию коацервации, технологию слияния, технологию разделения и технологию очистки для удаления свободной, растворимой воды, свободных и растворенных газов.Плавучий шарик на уровне масла или инфракрасная система автоматического регулирования уровня жидкости устанавливаются в вакуумном сосуде для управления уровнем масла, чтобы избежать того, что масло будет

Новое нововведение - удаление пены - позволяет избежать всасывания масла в вакуумный насос.

d. Охладитель масла:

Во-вторых, для охлаждения нагретого воздуха.

e. насос для сброса масла:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Финофильтр:

Финальная обработка масла происходит через высокопроизводительный элемент, который способен улавливать 99,5% частиц с абсолютной величиной от 5 до 10 мкм.

g. Зонд отбора проб:

Указываются две (2) зонды для отбора проб, одна для поступающего масла и одна для обработанного масла.

h. Впускные и выпускные клапаны:

Для ввода и вывода оборудованы ручные клапаны.

ручной клапан повторного циркуляции:

Для повторной циркуляции поставляется один ручной клапан.

j. Подключение трансформатора к высушенному:

Один трансформатор, подключение отключено.

k. Контрольная панель:

Приборы, сигнализации и блокировки приборы и электрические устройства управления расположены в корпусе типа NEMA 12.Установлено несколько пилотных огней для обозначения состояния работы (включенных/выключенных) ключевых компонентов и условий сигнализации..

Технические характеристики:
