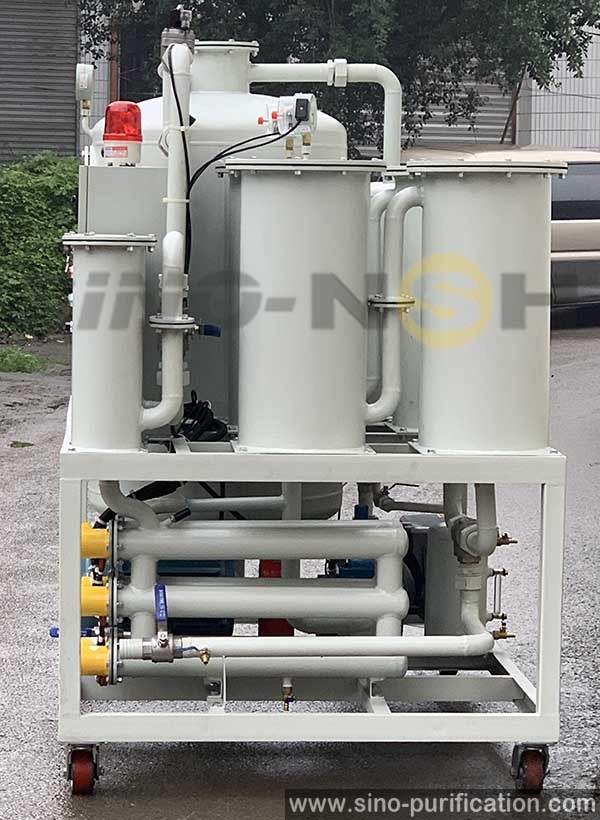

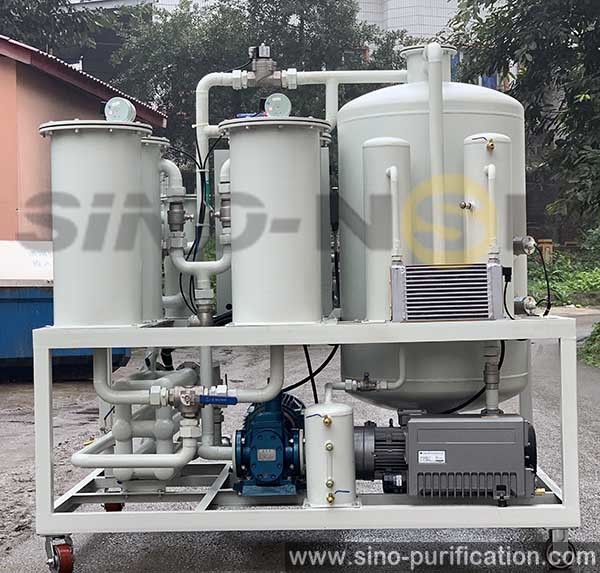

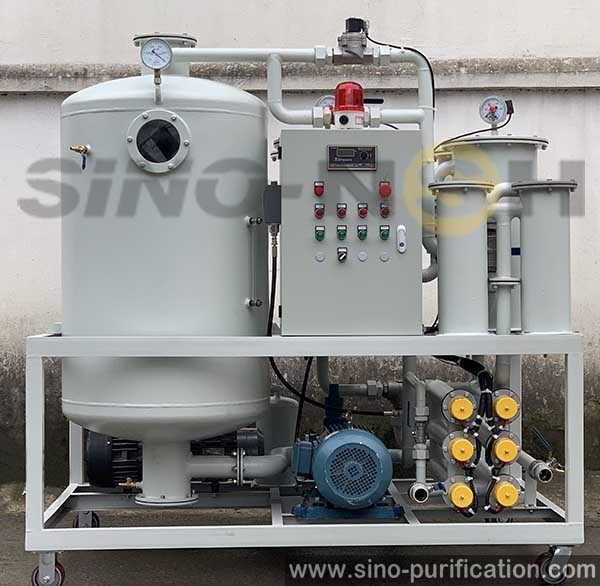

12000L / Очиститель масла турбины h 53 KW гидравлического масла повторно используя машину

12000 л/ч Турбинный маслоочиститель 53 кВт Машина для регенерации гидравлического масла





Применение

Вакуумный масляный фильтр для турбинного масла в основном используется для обработки некондиционного турбинного масла, особенно для обработки сильно эмульгированного турбинного масла. Он может быстро и эффективно удалять воду, газ и примеси из масла, чтобы показатели качества масла соответствовали новым стандартам масла и обеспечивали безопасную эксплуатацию турбоагрегата. Эта машина использует специальный полимерный материал в качестве среды, объединяя деэмульгирование, обезвоживание и удаление примесей, в сочетании с технологией вакуумного разделения, она может деэмульгировать, обезвоживать, удалять кислоты и удалять примеси в режиме онлайн, так что сильно помутневшее турбинное масло становится чистым и прозрачным. Это идеальное оборудование для онлайн-обработки турбинного масла, низковязкого смазочного масла и гидравлического масла.

Показатели вакуумного фильтра для смазочного масла после фильтрации
Содержание воды после фильтрации: ≤5ppm
Класс фильтрации: NAS6
Точность фильтрации: ≤1 микрон





Описание

Вакуумный масляный фильтр для турбинного масла предназначен для адаптации к системе смазки паротурбинных установок на электростанциях, теплоэнергетических компаниях и других промышленных и горнодобывающих предприятиях. Он работает синхронно с установкой для байпасной очистки турбинного масла или используется в форме мобильной очистки турбинного масла. Он разработан для эффективного контроля твердых частиц (особенно 15-1 μ м) загрязнителей, а также воды, газа и других загрязнителей в процессе циркуляции турбинного масла. Вся машина использует вакуумную атомизацию, конденсацию, сухое расширение, молекулярную адсорбцию, механическую фильтрацию, автоматическое нечеткое управление и другие комбинации технологий - тип конструкции. Устройство масляного фильтра имеет множество функций, таких как тонкая фильтрация, обезвоживание и дегазация, деэмульгирование, удаление кислот и обесцвечивание, так что эмульгированное турбинное масло может быть деэмульгировано и прозрачно, достигая эксплуатационного стандарта турбинного масла. Его также можно использовать для очистки основного бака, заливки и нагрева масла при промывке масла. Вакуумный масляный фильтр для турбинного масла можно использовать в качестве вспомогательного инструмента для устройства промывки с большим потоком для повышения эффективности работы и качества промывки масла.





Особенности

• Трехступенчатая система постепенной фильтрации, импортный фильтрующий материал (HPM), фильтрующий элемент, высокая точность, длительный срок службы, повторное использование без замены полностью фильтрует примеси в масле. Фильтрующий элемент обладает характеристиками высокой точности фильтрации, большой емкости, малого сопротивления и длительного срока службы и т. д., которые составляют надежную систему фильтрации твердых загрязнителей для обеспечения чистоты масла и соответствия эксплуатационным стандартам турбинного масла в энергетической промышленности (пользователи могут работать с фильтрующим элементом 1, 3, 5, 10/> 10μ м, многоспецифичный фильтрующий элемент - фильтрующий элемент из нержавеющей стали с менее чем тремя или более чем тремя группами комбинации фильтрующих элементов). Масляный фильтр без пластин и рам не требует частой замены фильтровальной бумаги, и при использовании не будет отходов турбинного масла.
• Система деэмульгирования воды, использующая полимер и полимерный материал, может быстро деэмульгировать L, разделение нормальной воды в масле, сделать обезвоживание более тщательным, более высокой эффективностью; Специальный коалесцирующий разделительный фильтрующий элемент может использоваться для достижения более эффективной скорости удаления воды для установки с серьезным притоком воды.
• Сочетание агрегатного разделения и трехмерного сложного испарения вспышкой может быстро и тщательно удалить воду и газ из масла.
• Технология обработки масла при низкой температуре может полностью удалить воду из масла, чтобы обеспечить соответствие значения давления масла стандарту.
• Система обратной промывки предназначена для быстрой обратной промывки легко засоряемого фильтрующего элемента для обеспечения нормальной и непрерывной очистки и предотвращения ручной разборки и очистки.
• Используя инфракрасный автоматический контроллер, разработанный нашей компанией, оборудование может управлять электромагнитным клапаном для автоматического входа масла, масляным насосом для автоматического слива масла, так что уровень масла в вакуумном баке автоматически находится в относительно сбалансированном состоянии.
• Через инфракрасный датчик уровня для анализа сигнала уровня блокировки устройства нагрева, предотвращения сухого горения устройства нагрева по любой причине.
• Сбалансированная система нагрева обеспечивает равномерный нагрев масла и быструю скорость нагрева, не вызывая локального обугливания масла.
• Нечеткое региональное управление нагревом, может автоматически управлять системой нагрева в соответствии с заданной температурой, нагрев критической точки без турбулентности, нагрев более стабильный, более сбалансированный.
• Цифровой дисплей интеллектуального контроллера температуры, может устанавливать верхние и нижние пределы температуры нагрева, стабильное управление, более интуитивное отображение температуры. Датчик температуры напрямую обнаруживает температуру масла, которая чувствительна и точна без гистерезиса.
• Для оборудования с большой мощностью нагрева используется групповое управление нагревом или многоступенчатый нагрев и независимое управление многотемпературным контроллером. Групповой нагрев может быть выборочно введен в соответствии с фактической ситуацией на месте; Многоступенчатый каскадный нагрев может автоматически управлять вводом мощности нагрева в соответствии с настройкой и своевременной температурой масла, не только может быть полномощным быстрым нагревом, когда температура масла низкая, но также может автоматически поддерживать температуру масла при низкой мощности, когда температура масла достигает заданной температуры, так что оборудование более энергосберегающее, избегая перегрева и обугливания масла.
• Встроенная система циркуляции, может осуществлять циркуляционную очистку внутри оборудования, после прохождения оборудования.
• Машина оснащена мерами защиты от избыточного давления, перегрузки по току, перегрузки и сухого горения, может работать без присмотра в режиме онлайн.













Края

• Система обезвоживания (дегазации)

• Вакуумный сосуд может эффективно увеличить площадь испарения. Нагреватель, размещенный на вакуумном сосуде, становится испарителем. Таким образом, площадь испарения вакуумного сосуда в три раза больше, чем у обычного вакуумного сосуда. Эта инновация может эффективно и результативно обезвоживать и дегазировать.
• Оптимальная структура системы обезвоживания (дегазации) увеличивает площадь поверхности масла, подвергающуюся воздействию вакуумной системы, и увеличивает расстояние потока масла в вакуумной системе. Таким образом, есть достаточно времени, чтобы удалить влагу и газ из масла путем испарения.

• Система фильтрации

• Фильтрующие материалы с переменными отверстиями изготовлены из специализированного стекловолокна. Размеры фильтрующего волокна и отверстия постепенно уменьшаются на разных этапах фильтрации. Примеси с различными размерами частиц фильтруются поэтапно. Способность удалять твердые частицы и примеси значительно улучшается этим методом.
• Система фильтрации имеет стабильную и идеальную тонкость фильтрации. Тонкость фильтрации имеет несколько классов, включая 1, 2, 3, 4, 5, 6, 10 µм и т. д. Масло β≥1000 после фильтра.
• Система фильтрации оснащена устройством обратной промывки и удаления грязи. Это повышает эффективность фильтрации и значительно продлевает срок службы фильтра.
• Система нагрева масла
• Уникальная структура нагревателя равномерно нагревает масло.
• Система нагрева масла обеспечивает менее 1,0 Вт/см². Во время процесса нагрева предотвращается ухудшение качества масла, вызванное перегревом.
• Температуру масла можно регулировать в диапазоне от 20℃ до 80℃. Нагреватель управляется вручную или автоматически. Нагреватель автоматически остановится, когда температура масла достигнет определенной степени.
• Будучи установленной с устройствами защиты, система нагрева безопасна и надежна. Нагреватель автоматически прекратит работу, когда объем масла на входе будет слишком низким, чтобы избежать повреждения нагревателя.

• Система управления электрическим аппаратом

• Основные компоненты электрического аппарата, изготовленные Schneider, Siemens и т. д., обеспечивают безопасность системы управления.
• Наличие нескольких систем защиты, которые позволят избежать выброса масла, перегрузки и перенапряжения и т. д.

• Система контроля уровня масла

• В вакуумном сосуде установлена система автоматического контроллера уровня масла с поплавковым шаром или инфракрасным уровнем жидкости для контроля уровня масла, чтобы избежать попадания масла в вакуумный насос при работе.
• Новая инновация по устранению пены позволяет избежать попадания масла в вакуумный насос.

• Высококачественные компоненты

• Основные компоненты продукции NSH, такие как вакуумный насос, масляный насос и электрический аппарат, поставляются SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO и т. д. Это обеспечивает высокое качество и надежность продукции NSH.





Структура и внешний вид

• Продукция NSH использует конструкцию шасси-крепления в форме корабля для обеспечения герметичности масла и защиты окружающей среды от загрязнения.
• Все оборудование характеризуется небольшим размером, легким весом и удобством перемещения.
• Доступны различные размеры и конфигурации (экран).
• Доступны мобильные или стационарные варианты.
• Автоматический вакуумный маслоочиститель и взрывозащищенный вакуумный маслоочиститель доступны в соответствии с потребностями клиентов.

● Обычная конфигурация в основном из углеродистой стали, в соответствии с потребностями клиентов, также можно выбрать использование материала бака из нержавеющей стали, красивого и не подверженного коррозии, может работать в течение длительного времени. ● Основные силовые части, фильтрационное оборудование, электрические части обычной конфигурации для отечественной стандартной конфигурации, клиенты также могут выбирать высококачественную импортную продукцию для улучшения производительности оборудования.





Принцип работы

Конструкция вакуумного масляного фильтра для турбинного масла основана на точке кипения воды и масла. Он состоит из основного фильтра, системы нагрева, тонкого фильтра, конденсатора, вакуумного бака, тонкого фильтра, резервуара для воды, вакуумного насоса, разрядного насоса и электрического шкафа. Вакуумный насос выкачивает воздух из вакуумного бака для образования вакуума, внешнее масло действует как атмосферное давление, через впускную трубу в основной фильтр для удаления крупных частиц, а затем в нагревательный бак. После нагрева, например, 40 ~ 75°C, масло поступает в вакуумный бак через электромагнитный клапан, который может автоматически контролировать количество масла во входе и выходе баланса вакуумного бака. Нагретое масло превращается в масляный туман в вакуумный бак, и вода в масле быстро испаряется в паровые распылители, которые всасываются в конденсатор вакуумного насоса. Водяной пар проходит через конденсатор обратно в жидкую воду и сливается. Газ в масле быстро удаляется вакуумным насосом. После вакуумного бака масло проходит через тонкий фильтр для отделения частиц от примесей, а затем чистое масло сливается.







Гарантии и документация

SINO-NSH гарантирует, что установка, поставляемая в соответствии с данной спецификацией, не имеет дефектов материала и изготовления при нормальном использовании и обслуживании в течение шестнадцати (16) месяцев с даты отгрузки или двенадцати (12) месяцев после запуска системы. Обязательство SINO-NSH по данной гарантии ограничивается ремонтом или предоставлением без оплаты F.O.B. пункта производства, аналогичной детали для замены любой детали, которая оказалась дефектной в течение гарантийного периода. SINO-NSH ни при каких обстоятельствах не несет ответственности за любые косвенные или последующие убытки. Гарантия производительности будет в пределах ограничений, как указано в пункте о производительности и производительности данной спецификации.

Две (2) копии руководств по эксплуатации и техническому обслуживанию поставляются с каждым очистителем. Эти системы разработаны для работы с максимальной простотой и требуются, пожалуйста, свяжитесь с SINO-NSH для получения дополнительной информации.







Технические характеристики



Элемент		Единица измерения	TF-30	TF-50	TF-100	TF-150	TF-200
Скорость потока		л/ч	1800	3000	6000	9000	12000
Диапазон вакуума		МПа	－0.06～～－0.096
Рабочее давление		МПа	≤0.3
Соотношение воды		PPm	≤ 100
Размер примеси		µм	≤ 5
Чистота		NAS(1638)	≤ 6
Диапазон температур		℃	40—80
Значение деэмульгирования		Μin	＜ 15
Электропитание		В	~50 Гц 380 В (или по мере необходимости)
Рабочий шум		дБ	≤ 70			≤ 75
Мощность нагрева		КВт	30	36	72	90	120
Общая мощность		КВт	33	39	77	98	128
Диаметр входа (выхода)		Мм	DN25	DN32	DN40	DN50	DN65
Вес нетто		Кг	420	550	750	850	950
Размер	длина	Мм	1400	1550	1700	1800	1900
	ширина	Мм	1050	1100	1300	1400	1500
	высота	Мм	1650	1700	1850	1950	2050







Другие типы наших машин для очистки масла

Маслоочиститель серии TF: Система очистки турбинного масла особенно подходит для очистки турбинного смазочного масла. Она также применяется для обработки гидравлического масла, охлаждающей жидкости и других смазочных материалов, которые содержат большое количество воды, пара, примесей, шлама, диэлектриков и коллоидов. Она может эффективно и результативно устранять их.
Маслоочиститель серии LV: Система фильтрации смазочного масла особенно подходит для очистки и восстановления гидравлического масла, машинного масла, охлаждающей жидкости и различных других смазочных масел.
Маслоочиститель серии GER: Система регенерации отработанного масла подходит для регенерации отработанного масла двигателей внутреннего сгорания, включая масло дизельных двигателей, масло бензиновых двигателей и отработанное гидравлическое масло, другое отработанное смазочное масло машин.

Маслоочиститель серии GED: он используется для переработки всех видов отработанного масла в базовое масло или дизельное топливо высокого качества.





О нас:►Мы являемся ведущим производителем с опытом работы около 25 лет и поставляем маслоочистительные машины лучшего качества и высочайшей производительности. Наше оборудование для очистки масла изготавливается из высококачественного сырья с использованием новейших передовых технологий многими квалифицированными специалистами и профессиональными рабочими. Мы честны с каждым клиентом и несем ответственность за каждую проданную нами машину, мы предлагаем отличное послепродажное обслуживание, в любое время, когда клиент нуждается в нас, независимо от того, до или после покупки, мы доступны онлайн или по телефону, чтобы быстро и мгновенно реагировать на клиента.

►Мы работали в этой отрасли в течение всех этих лет и также имеем богатый опыт работы на местах. По любым случаям на месте, пожалуйста, свяжитесь с нами для получения решения.
►Для получения подробных спецификаций продукта, пожалуйста, оставьте нам свой адрес электронной почты или номер мобильного телефона. Чтобы отправить вам каталог. Спасибо!
