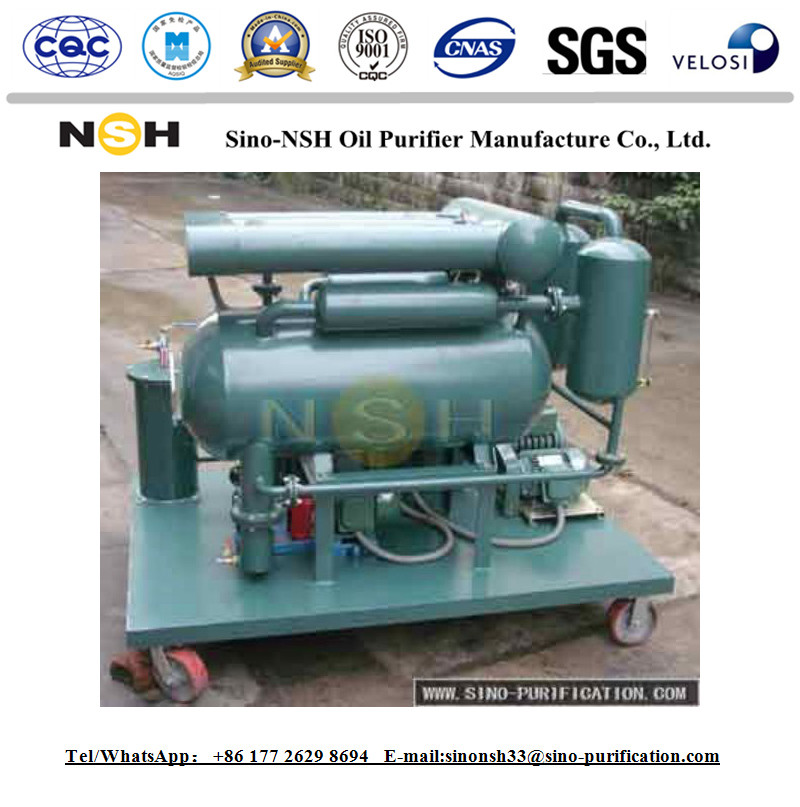

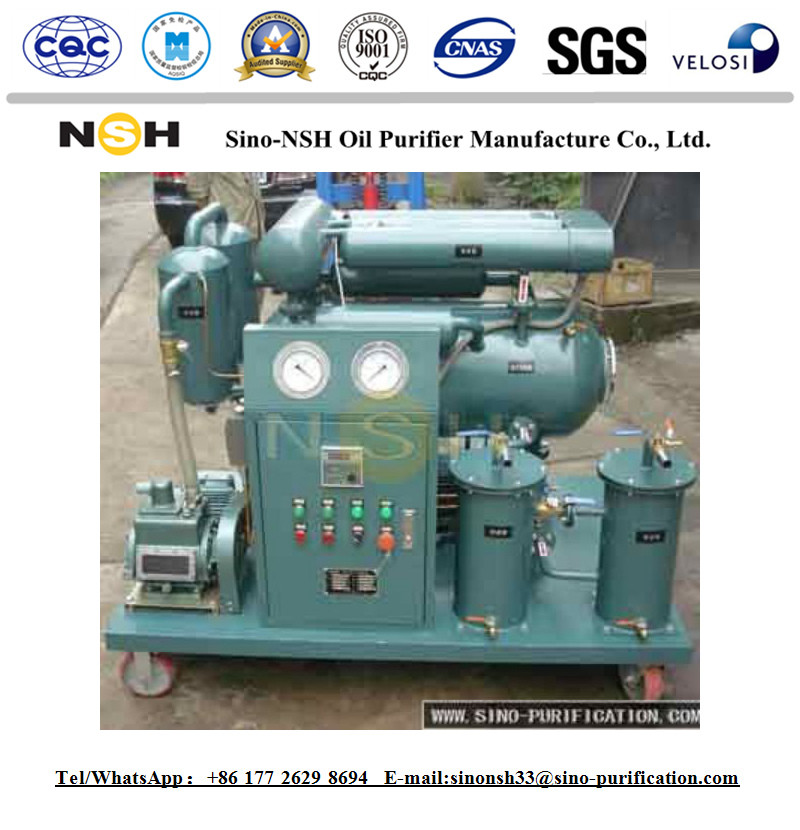

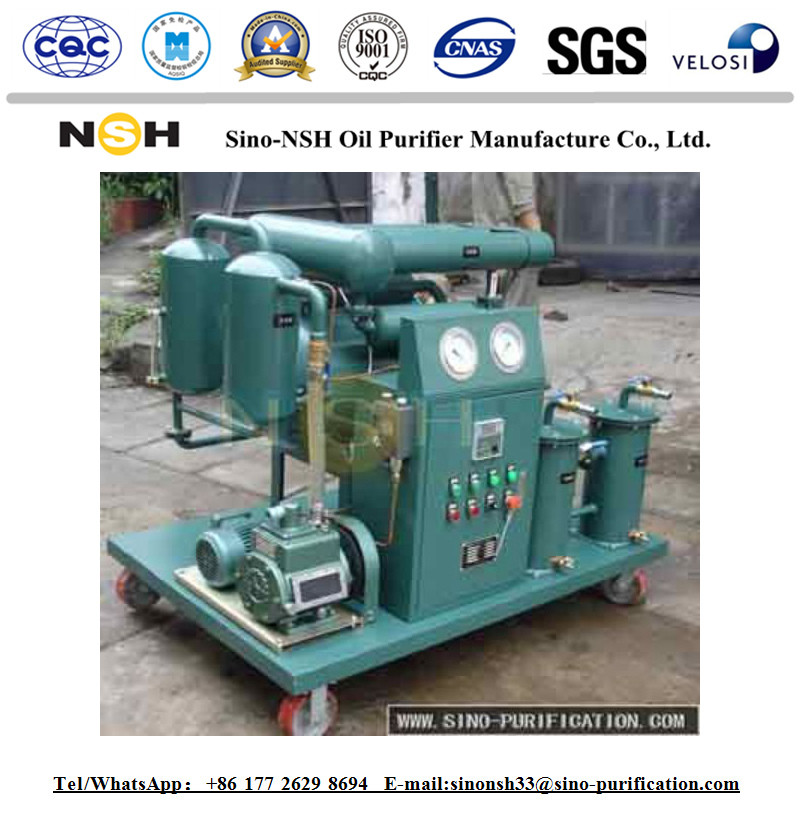

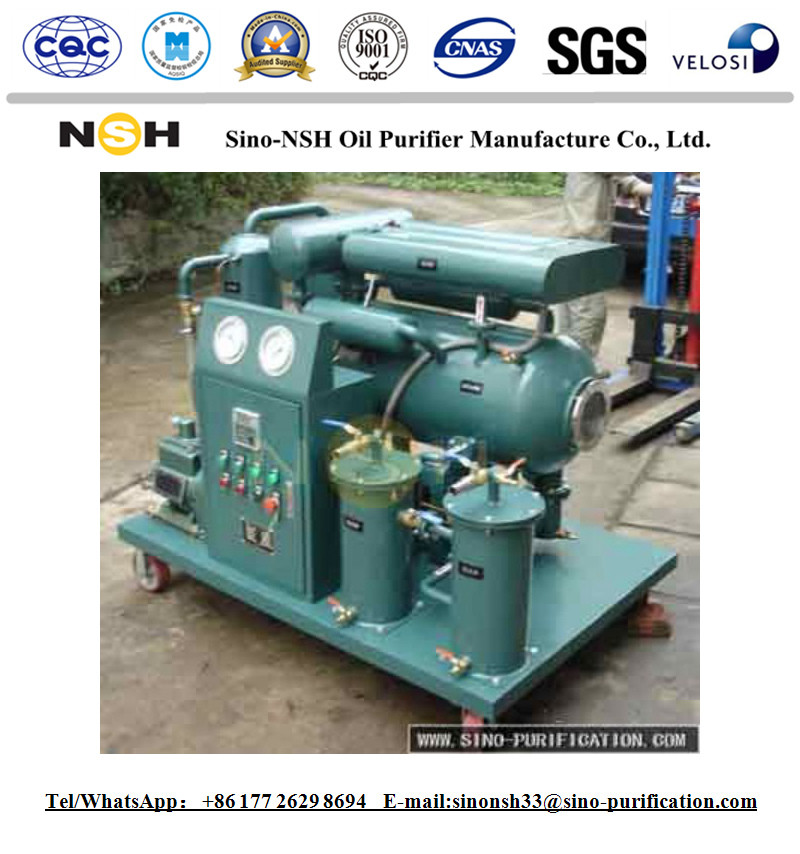

Электрический очиститель масла 600L трансформатора/этап завода фильтра h одиночный

Электрический трансформаторный маслоочиститель 600 л/ч, одноступенчатая фильтровальная установка





Общие сведения

Одноступенчатый вакуумный изоляционный маслоочиститель серии VF в основном используется для продления срока службы масел, используемых в трансформаторах, автоматических выключателях, измерительных трансформаторах, регуляторах напряжения и распределительных устройствах, или для заливки изоляционного масла в трансформаторы.

Оснащенный регенераторами, он может улучшить эффект деацидификации, обесцвечивания и более эффективно удалять диэлектрики и кислоты. Значение пробивного напряжения увеличится с 15 кВ до 65 кВ. Производительность и срок службы изоляционного масла значительно улучшатся и продлятся после очистки и регенерации.



Условия эксплуатации:

Установка должна быть спроектирована для удовлетворительной работы при температуре окружающей среды от -20°C до 55°C



Описание

Sino-NSH-VFпредставляет собой установку для обезвоживания и дегазации с термической и вакуумной обработкой. По сравнению с Sino-NSH-VFD, эта серия больше подходит для небольшого количества масла или небольших запросов по производительности.

Sino-NSH-VFв основном используется для улучшения свойств изоляционных масел в силовых трансформаторах и другом электрооборудовании, работающем с маслом. Он может эффективно удалять растворенную и свободную воду, растворенный газ и твердые примеси, чтобы увеличить специальные показатели изоляционного масла.

Sino-NSH-VFсочетает в себе технологию вакуумного испарения и технологию постепенного закрытия фильтра для достижения наилучших характеристик очистки масла. Между тем, благодаря интеграции тепла и вакуума, улучшается пробивное напряжение, которое может быть увеличено с 25 кВ до более 60 кВ.

Sino-NSH-VFподдерживает оптимизированную структуру и безопасное управление, чтобы соответствовать всесторонним требованиям производителей трансформаторов и сервисных компаний.



Четыре основные системы безопасности и защиты:

- Система автоматического контроля уровня жидкости

- Система автоматической защиты от давления

- Система автоматического контроля стабильной температуры







Преимущества

• Эффективно и быстро удаляет свободную, растворимую воду, углерод, свободные и растворенные газы и твердые частицы из изоляционного масла.
• Значительно увеличивает значение пробивного напряжения.
• Простота в обращении и обслуживании.
• Заливка масла в трансформаторы
• Работа в режиме онлайн
• Снижение затрат на техническое обслуживание и замену
• Высокая эффективность и результативность
• Небольшой размер, легкий вес, низкий уровень шума
• Доступны различные размеры и конфигурации (экран).





Характеристики



• Эффективная система дегазации и обезвоживания с использованием трехмерной технологии вакуумной вспышки, быстро удаляет воду и газ из масла.
• Прецизионная многоступенчатая система фильтрации с использованием высококачественного фильтрующего материала, большое количество загрязнений, многоступенчатая фильтрация, пошаговое шифрование, высокоточная фильтрация.
• Использование специальной адсорбции тонкой подготовки, эффективно удаляет свободный углерод в масле, водорастворимую кислоту, так что температура вспышки масла, кислотное число, значение диэлектрических потерь соответствуют стандарту использования, восстанавливают характеристики масла.
• Безопасная и надежная система электрического нагрева с быстрым нагревом, стабильной температурой масла, равномерным нагревом и так далее.
• Вся машина имеет систему защиты от блокировки, устройство защиты от давления, устройство связи масла и нагрева и систему инфракрасного контроля уровня, чтобы избежать воздействия миграции на оборудование.
• Эффект обработки ухудшения изоляционного масла очевиден, может быть выполнена обработка на месте различных сортов трансформаторного масла.
• Электрооборудование можно легко зафиксировать, вакуумная заливка масла.





Основные компоненты

      a. Предварительный фильтр:

Использует фильтр 50-80 меш для удаления крупных частиц



b. Электрический нагреватель:

Система масляного нагревателя обеспечивает менее 1,0 Вт/см². Во время процесса нагрева предотвращается ухудшение качества масла, вызванное перегревом. Температуру масла можно регулировать в диапазоне от 20℃ до 80℃. Нагреватель управляется вручную или автоматически. Нагреватель автоматически остановится, когда температура масла достигнет определенной степени. Будучи установленной с устройствами защиты, система нагрева безопасна и надежна. Нагреватель автоматически прекратит работу, когда объем масла на входе будет слишком низким, чтобы избежать повреждения нагревателя.



c. Вакуумная камера:

Использует технологию коацервации, технологию коалесценции, технологию разделения и технологию тонкой очистки. Для удаления свободной, растворимой воды, свободных и растворенных газов. В вакуумном сосуде установлена система автоматического контроля уровня масла с поплавковым шаром или инфракрасным датчиком уровня жидкости для контроля уровня масла, чтобы избежать попадания масла

в вакуумный насос во время работы. Новая инновация по устранению пены позволяет избежать попадания масла в вакуумный насос.



d. Масляный охладитель:

Подключен между вакуумной камерой и роторным насосом, вакуумным насосом, чтобы избежать попадания масла в роторный насос и вакуумный насос. Во-вторых, для охлаждения нагретого воздуха.



e. Насос для слива масла:

Обладая высокими возможностями всасывания, удаляет масло из технологической камеры и сливает масло через фильтр, прежде чем оно будет направлено либо через выпускное отверстие, либо рециркулируется внутри системы.



f. Тонкий фильтр:

Масло получает свою окончательную “полировку” путем прохождения через высокопроизводительный элемент. Фильтр рассчитан на улавливание 99,5% частиц размером от 5 до 10 микрон абсолютно.



g. Зонд для отбора проб:

Предусмотрено два (2) зонда для отбора проб, один для поступающего масла и один для обработанного масла.



h. Впускные и выпускные клапаны:

Ручные клапаны предусмотрены для впускного и выпускного соединения.



i. Ручной клапан рециркуляции:

Один ручной клапан предусмотрен для целей рециркуляции.



j. Соединение для сушки трансформатора:

Одно соединение для сушки трансформатора.



k. Панель управления:

Приборы, сигнализация и блокировки, приборы и электрические элементы управления расположены в корпусе типа NEMA 12. Предусмотрено несколько контрольных ламп для индикации рабочего состояния (вкл/выкл) основных компонентов и условий сигнализации.





Технические характеристики:

Параметр		Значение
		VFD-10	VFD-20	VFD-30	VFD-50	VFD-100
Производительность, литров/час		600	1200	1800	3000	6000
Мощность нагрева, кВт		9	15	24	36	60
Общая мощность, кВт		11	17	26	39	65
Электропитание		Полностью настраиваемый
Диаметр входа, мм		25	25	25	32	40
Диаметр выхода, мм		25	25	25	32	40
Размеры (без прицепа)	длина, мм	1300	1400	1400	1400	1550
	ширина, мм	900	900	900	900	1550
	высота, мм	1300	1300	1300	1700	1850
Вес (без прицепа), кг		300	330	350	400	650
Спецификация обработанного масла	Содержание воды, ppm	≤7
	Диэлектрическая прочность, кВ	≥60
	Тонкость фильтрации, мкм	≤5 (или 1-5 по мере необходимости)
	Содержание газа, %	≤0.1



Другие типы наших машин для очистки масла

Маслоочиститель серии TF: Система очистки турбинного масла особенно подходит для очистки турбинного смазочного масла. Она также применяется для обработки гидравлического масла, охлаждающей жидкости и других смазочных материалов, которые содержат большое количество воды, пара, примесей, шлама, диэлектриков и коллоидов. Она может эффективно и результативно устранять их.
Маслоочиститель серии LV: Система фильтрации смазочного масла особенно подходит для очистки и восстановления гидравлического масла, машинного масла, охлаждающей жидкости и различных других смазочных масел.
Маслоочиститель серии GER: Система регенерации отработанного масла подходит для регенерации отработанного масла двигателей внутреннего сгорания, включая масло дизельных двигателей, масло бензиновых двигателей и отработанное гидравлическое масло, а также другое отработанное смазочное масло машин.

Маслоочиститель серии GED: он используется для переработки всех видов отработанного масла в базовое масло или дизельное топливо высокого качества.
